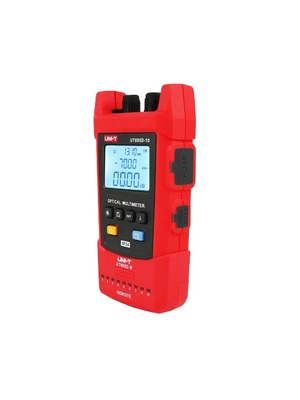

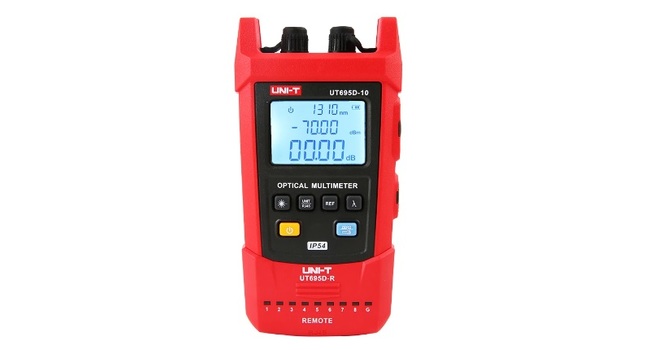

Optinen yleismittari 695 UNI-T


Laadukas monitoimimittari, jolla testaat valokuidut ja RJ kaapelit. Mittalaitteessa 3 toimintoa: Valokuidun optisen signaalin tehon mittaus, valokuidun jatkuvuuden havaitseminen sekä RJ kaapeleiden parijärjestyksen testaus. Pienikokoinen - suunniteltu ammattikäyttöön IP54 vesi- ja pölytiivis kotelointi.

Tuotekoodi: MIT0000985-1-2
Hinta:117.80 €
95.00 € (ALV 0%)

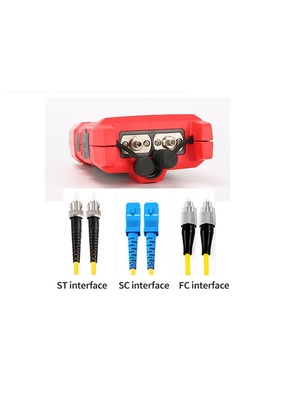

- Mittalaitteessa liittimet FC / SC / ST, eli soveltuu kaikille valokaapelityypeille.
- Vasemmassa liittimessä on laserlähteen lähtö, jonka aallonpituus on 650nm ja optinen teho 10mW,
riittää mittaamaan jopa 10 km pitkiä optisia kaapeleita ja havaitsemaan vikoja näissä kaapeleissa.
- Oikea optinen liitin on optisen tehomittarin tulo kalibroiduilla aallonpituuksilla 800-1700 nm lnGaAs-ilmaisimella.
- Mittalaite tunnistaa automaattisesti valonlähteen lähettämän modulaatiotaajuuden 0 Hz, 270 Hz, 1000 Hz ja 2000 Hz.
- Mittalaitteella onn mahdollista mitata tulevan säteen absoluuttinen teho lineaarisilla arvoilla (nW, μW, mW) tai logaritmisilla arvoilla (dBm).
- Mittalaitteella on mahdollista mitata suhteellisia tehohäviöitä valokuidusta tai passiivisista optisista elementeistä.

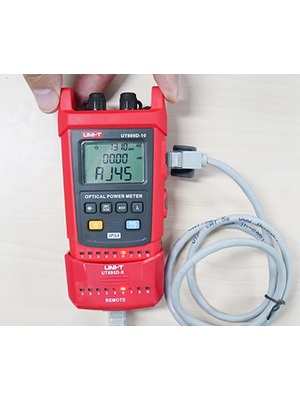

Muuta: laitteessa on erittäin laaja valikoima optisia tehotestejä, valon modulaatiotaajuuden automaattinen tunnistus, automaattinen sammutus, aallonpituusmuisti, käyttäjän kalibrointi, näytön taustavalo, sisäänrakennettu LED-taskulamppu. LAN-kaapeleiden (RJ45) testausta varten mittalaitteessa on irrotettava vastaanotin. LAN kaapelin testaus pinni kerrallaan (osoittaa katkokset, oikosulut, jaetut parit, oikean kytkennän)

Mittalaite täyttää standardit EN61326-1: 2013 ja EN61326-2-2: 2013

Tekniset tiedot:

- liittimet: FC, SC ja ST

- tehomittarin ilmaisimen tyyppi: lnGaAs

- tehomittarin aallonpituusalue: 800 nm - 1700 nm

- kalibroidut vastaanottimen aallonpituudet: 850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, 1650nm

- tehon mittausalue: -70 ~ 3dBm, tarkkuus: ± 5 %

- näytön resoluutio: lineaarinen: 0,1 %; logaritminen: 0,01 dBm

- vian paikannus - laserlähde: aallonpituus 650nm ± 10nm / 10 mW (maks. mitattavissa oleva valokuidun pituus 8-10 km)

- näyttö: monirivinen, taustavalaistu, mitat 42 mm x 33 mm

- virtalähde: 1050 mAh litiumakku, akun kesto yhdellä latauksella: ≥60 tuntia

- virrankulutus: <30 mA, kun visuaalinen vianpaikannustoiminto on kytketty pois päältä

- virrankulutus: <130 mA, kun visuaalinen vianpaikannustoiminto on päällä

- Alhaisen akun ilmaisin

- automaattinen sammutus, sisäänrakennettu LED-taskulamppu

- käyttölämpötila: 0°C...40°C

- suojaus: IP54 (vain mittalaite)

- mitat: 132 x 68 x 31 mm, paino n. 170g

PAKKAUS SISÄLTÄÄ: Mittalaite, akku (sisäänrakennettu), latauskaapeli
