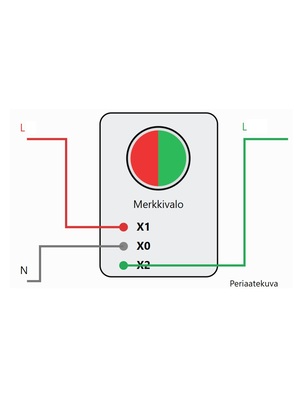

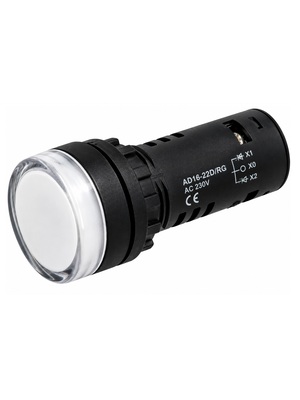

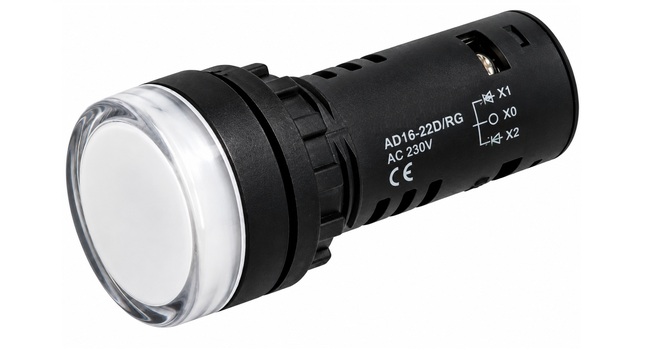

- Merkkivalossa liittimet X0, X1 ja X2
- Kun X0 - X1 välillä jännite niin punainen LED palaa
- Kun X0 - X2 välillä jännite niin vihreä LED palaa
- Kun molemmissa jännite, väri sekoittuu

2- väristä merkkivaloa voidaan käyttää esim. keskuksessa laitteen käyntitilan tai muun toimintatilan ilmaisemiseen (punainen = häiriö, vihreä = normaali toiminta)

HUOM! Kaksivärisen merkkivalon virheellinen kytkentä voi rikkoa sen. Siksi liittimien X0, X1 ja X2 merkinnät ja kytkentäohje on tarkistettava ennen verkkojännitteen kytkemistä.
